Manueller Rundschalttisch RS 160

Komponenten und Systeme für die schlanke Fertigung

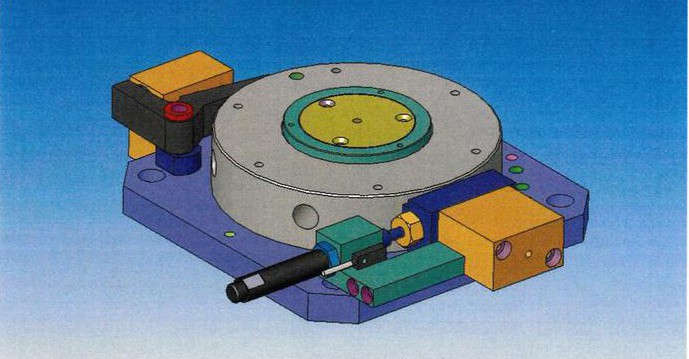

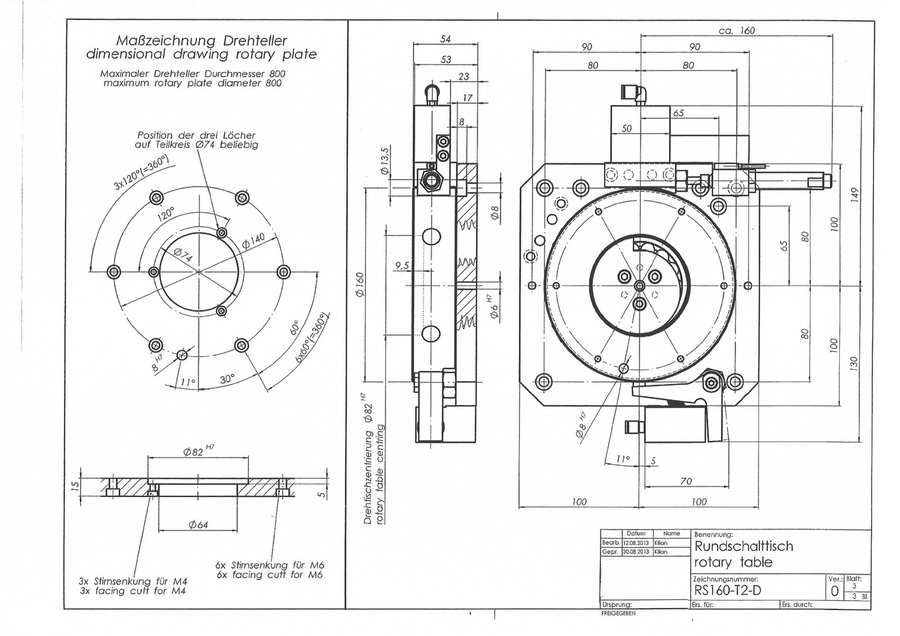

Manueller Rundschalttisch RS 160

Fertigungsmittel für die schlanke und kosteneffiziente Produktion

Moderne Ferigungseinrichtung streben nach Effizienz, beim Betrieb ebenso wie bei der Beschaffung. Desbalb verfolgt die Lean-Line Produktserie das konsequenteZiel, dem Anlageplaner und Konstrukteur einen Komponenetenbaukasten zur Verfügung zu stellen, mit dem kostengünstige und effektive Fertigungseinrichtungen aufgebaut werden können.

Die Vorteile

Schnelle Taktfolge, da keine Zweihandbetätigung erforderlich
Keine Unfallverhütungsvorrichtungen notwendig
Einfache und leichte Bedienung mit Rückdrehsicherung
Entriegelung über Fußschalter oder Fertigsignal aus Prozess
Spielfreie Arretierung und Lagerung
Wartungsfreie und verschleißarme Ausführung

Die Kosteneinsparpotentiale

Keine elektrische Antriebstechnik
keine Sicherheitstechnik wie Lichtgitter
Keine Zweihandbetätigung
Keine Betätigungszeiten für Zweihand-Sicherheitstaster

Technische Beschreibung
Einsatzbereich	Manuelle Montagearbeitsplätze, manuelle Prüfarbeitsplätze, hybride Fertigungszellen
Funktion	Manuell aktiviertes Drehen im Uhrzeigersinn mit automatischer Verriegelung in Teilungsposition Entriegelung durch Druckluftimpuls
Option	Drehen gegen den Uhrzeigersinn

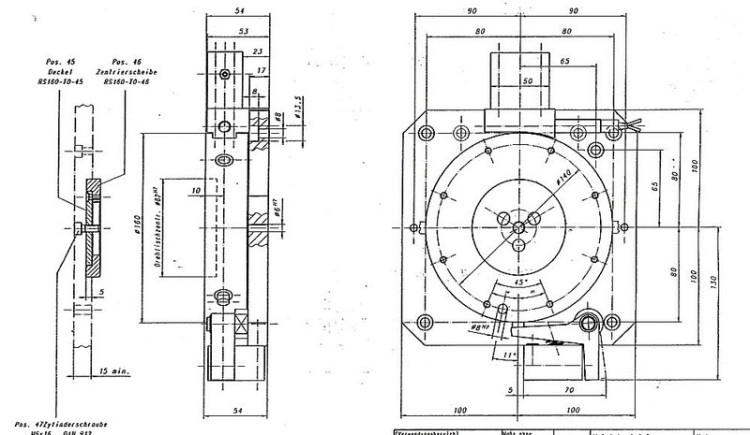

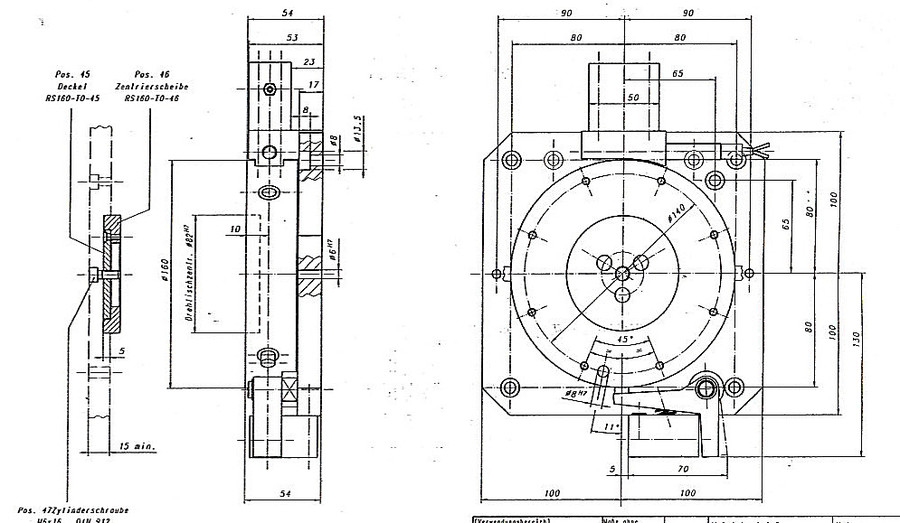

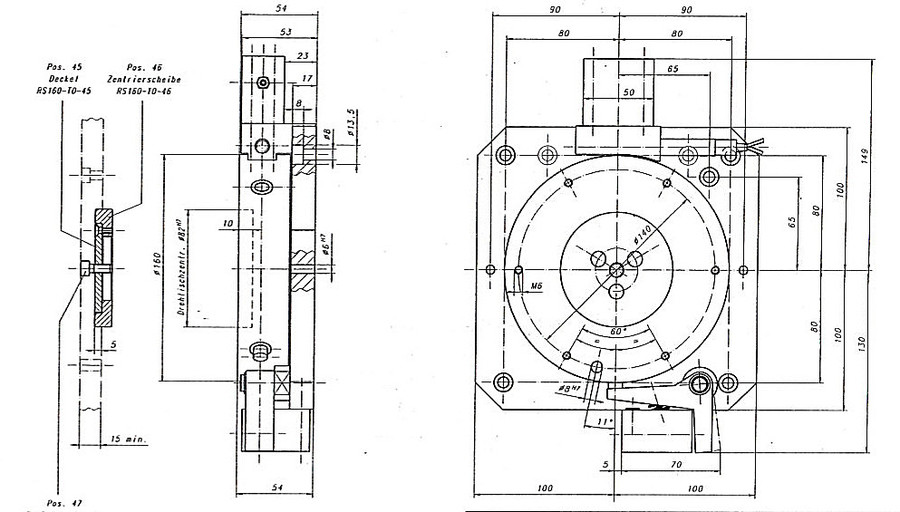

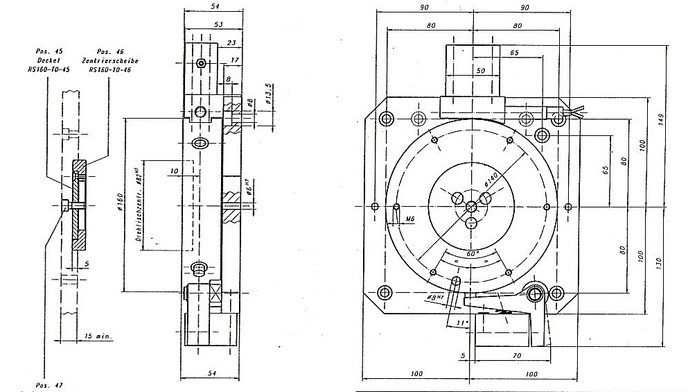

Teilungen	2, 3, 4, 6, 8, 9, 12 Teilungsgenauigkeit < +/- 1.5 Winkelminuten
Max. Teilerdurchmesser	800mm
Einbaulage	horizontal
Planlauf bei 160mm Durchmesser	<0.04 mm
Rundlauf bei 160mm Durchmesser	<0.01 mm

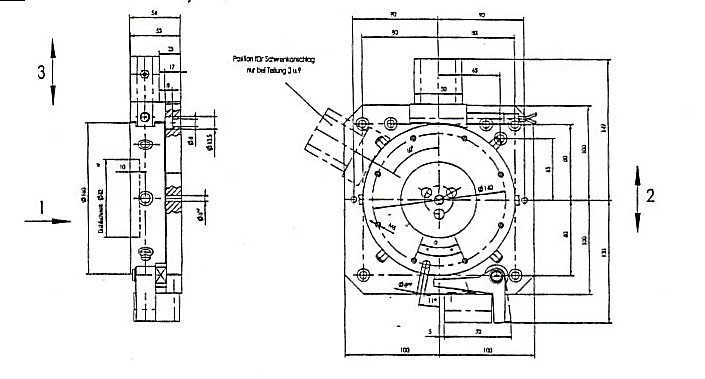

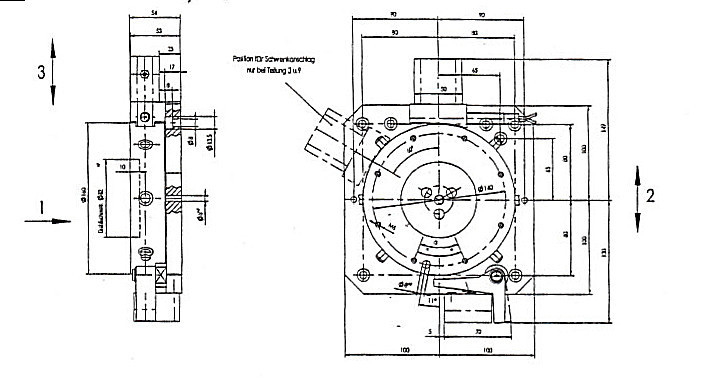

zulässige Belastungen
max. Auflagelast (symemetrisch zur Drehachse)	Siehe Belastungstabelle auf Seite 3
max. vertikale Bearbeitungskraft innerhalb von 160mm Durchmesesr	6000N
max. Tagentialmomente	200Nm
max. Kippmomente	150Nm
Eigengewicht	6.5kg

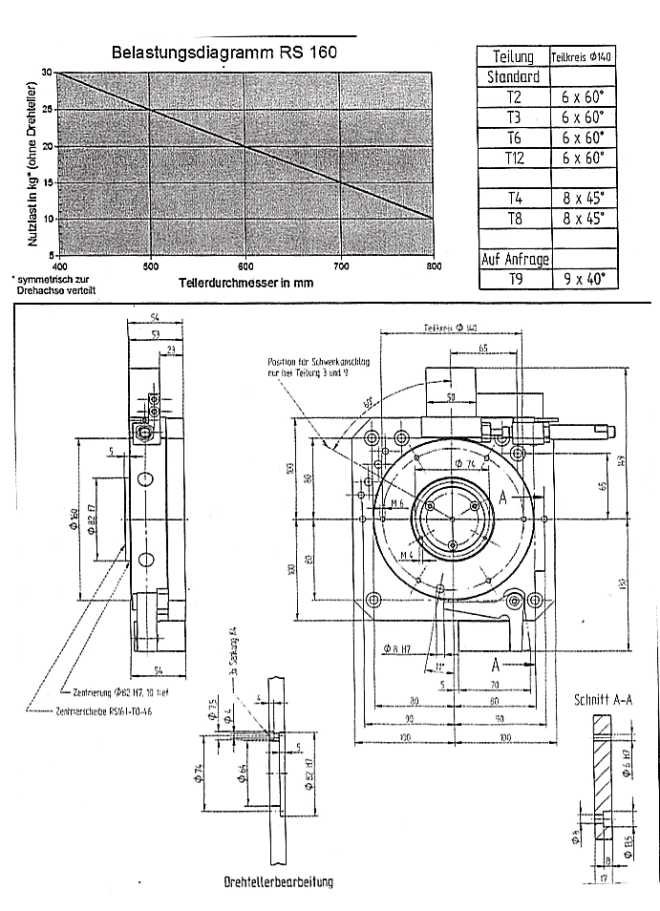

Belastungsdiagramm

technische Änderungen vorbehalten

Rundschalttisch RS 160

Funktion:

Manuelles Drehen im Uhrzeigersinn

Automatische Verriegelungs-Abfrage mittels Näherungsschalter

Entriegelung durch Druckluftimpuls

Optionen:

Drehen gegen den Uhrzeigersinn

Dämpfung des Anschlags

Besondere Vorteile:

Schnelle Taktfolge, da keine Zweihandbedienung erforderlich

Keine Unfallverhütungsvorrichtung notwendig

Einfache und leichte Bedienung mit Rüchdrehversicherung

Entriegelung über Fußschalter oder Fertigsignal

Hohe Axiale- und Radiale Belastbarkeit

Spielfreie Arretierung und Lagerung

Wartungsfreie und verschleissarme Ausführung

Geeignet für große Drehtischdurchmesser

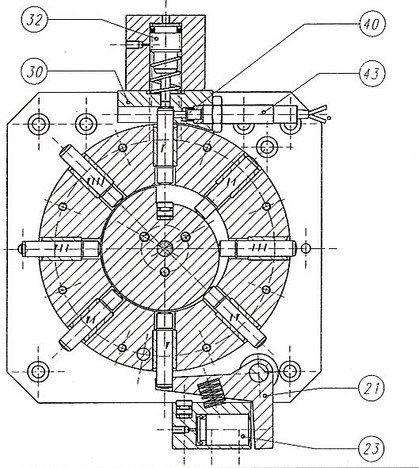

Funktionsbeschreibung

1.1 Der Rundschalttisch kann nur jeweils um eine Teilung im Uhrzeigersinn gedreht werden. Der Zylinderstift bewegt sich dabei bis zum Schwenkanschlag (30) und am Zylinderstift wird durch die Sperrklinke (21) der Rundtisch verriegelt.

1.2 Die Meldung Rundschalttisch in der Position erfolgt durch den Näherungsschalter (43) der mittels Schallstift (40) bedämpft wird. Der Rundschalttisch wird mit einem Näherungsschalter M 12x1 (24V=pnp schaltend) geliefert.

1.3 Die Entriegelung erfolgt durch gleichzeitiges beaufschlagen der beiden Kolben (23) und (32) mit Druckluft. Dabei wird zuerst die Sperrklinke (21) geöffnet und dann der Zylinderstift nach innen geschoben.

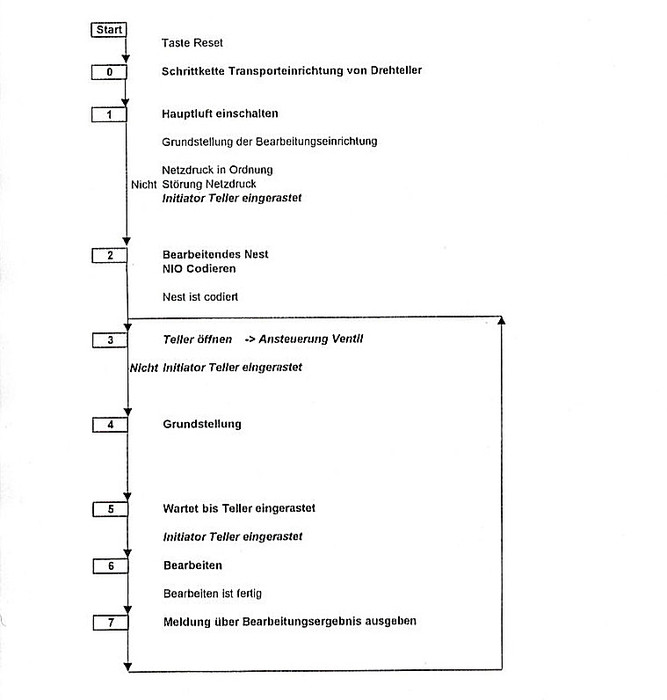

Prinzipieller Ablauf Rundschalttisch

2. Anschliessen und Steuern

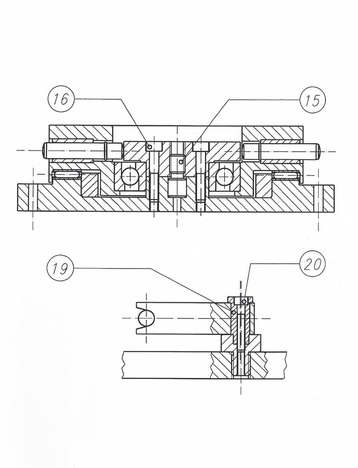

3. Einstellung und Wartung

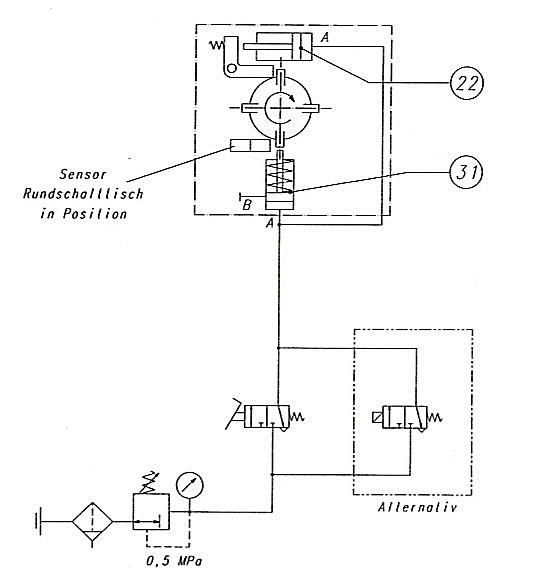

2.1 Der Rundschalttisch ist wie dargestellt anzuschliessen. Ist der Rundtisch durch einschieben des Zylinderstifstes entriegelt, kann die an Anschluß B des Zylinders (31) anstehende Luft zum Umsteuern eines Impulsventils genutzt werden.

2.2 Eintriegelung:

Manuell durch Tastventil oder Fußventil z.B. FEST typ F-3-1/4-B

Luftversorgung:

Gefukterte zbd zbgelölte Druckluft Nennweite 1/8´

Druckeinstellung 0.5 bis 0.6 mPa

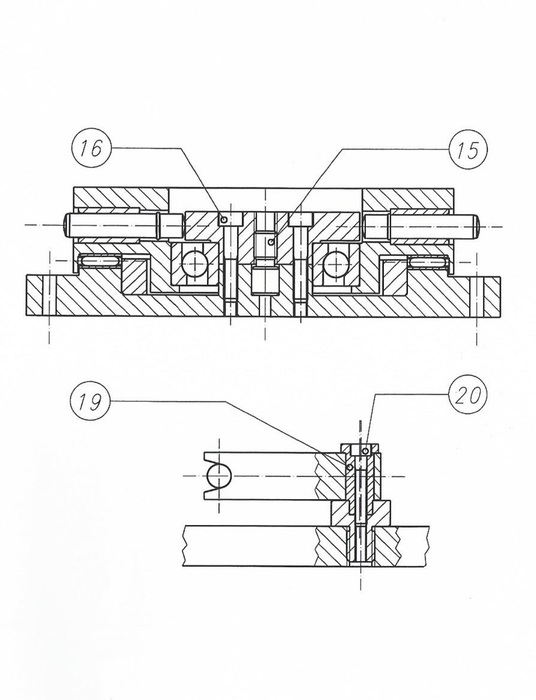

3.1 Lagerspiel einstellen:
